SK系列直联水环式真空泵

        SK系列水环式真空泵及压缩机是用来抽吸或压缩空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体，以便在密闭容器中形成真空和压力。但吸入气体允许混有少量液体。SK水环真空泵及压缩机被广泛应用于机械、石油、化工、制药、食品、制糖工业及电子领域。由于在工作过程中，气体的压缩过程是等温的，所以在压缩和抽吸易爆炸气体时，不易发生危险。所以其应用更加广泛。



        叶轮偏心地安装在泵体内，起动时向泵内注入一定高度的水作为工作液，当叶轮按图示方向旋转时，水受离心力的作用在泵体内壁形成一旋转的封闭水环，水环上部内表面与轮毂相切，水环的下部内表面刚好与叶片顶端接触。此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成与叶片数目相等的若干个小腔。如果以叶轮的上部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端盖上的吸气口相通，其空间内的气体压力降低，此时气体被吸入，当吸气终也时小腔则与吸气口隔绝；当叶轮在180°到360°的旋转过程中，水环内表面渐渐与轮毂靠近，小腔由大变小，其空间内气体压力升高，高于排气口压力时，当小腔与排气口相通时，气体被排出。叶轮每旋转一周，叶片间空间（小腔）吸、排气一次，若干小腔不停地工作，如此往复，泵就连续不断地抽吸或压送气体。

        由于在工作过程中，做功产生热量，会使工作水环发热，同时一部分水和气体一起被排走，因此，在工作过程中，必须不断地给泵供水，以冷却和补充泵内消耗的水，满足泵的工作要求。



        当直联真空泵排出的气体不再利用时，在泵排气口一端接有汽水分离器（可自己制作一水箱代替），废气和所带的部分水排入汽水分离器后，气体由排气管排出，水由于重力作用留在分离器内并经回水管供至泵内循环使用。随着工作时间的处长，工作液温度会不断地升高，这时需给汽分离器加入一定量的冷水（可以用自来水），以降低工作液的温度，保证泵能达到所要求的技术要求和性能指标。

        SK直联式水环真空泵可直接从大气压起动抽气。机泵同轴、结构紧凑、维修方便、铜叶轮材质。

SK水环式真空泵

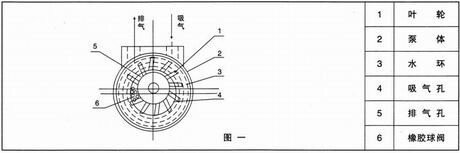

   SK系列直联水环式真空泵为 悬臂式结构，如图一所示、叶轮（1）偏心的装在泵体（2）内，因此当叶轮旋转时，水受离心力的作用，在泵壁上形成一旋转水环（3），水环上部与轮毂相切， 沿箭头方向旋转，在前半转的过程中，水环内表面逐渐与轮离，因此在叶轮片间形成空间并逐渐扩大，这样就从吸气口吸入气体，在后半转的过程中，水环内表面逐 渐与轮毂靠近，叶片间的空间体积逐渐减小，叶片间的气体被压缩而排出。

   SK系列直联水环式真空泵如此，叶轮每旋转一周，叶片间的空间积就改变一次，每个叶片间的水便活塞一样往复一次，SK系列直联水环式真空泵就连续不断的抽吸气体。

由于在工作中，水会发热，同时一部分水和气体一块排起，所以泵在工作中，必须不断的供给冷水，以冷却和补充泵内消耗的水。
